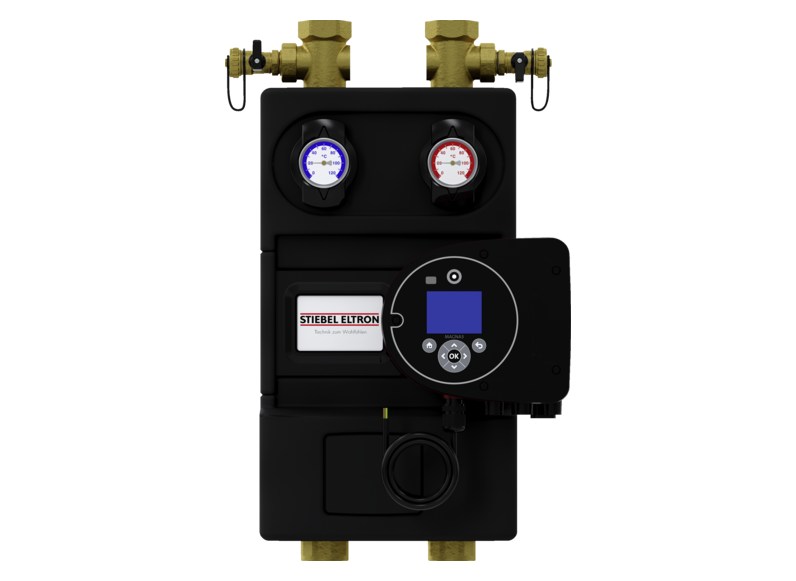

Moduli pompa di rete
PM-U 1

  • Dettagli prodotto

    Utilizzo • Il modulo di rilancio di rete diretto è idoneo per l'approvvigionamento centralizzato di calore per una rete di edifici composta da diversi appartamenti. • Il modulo è costituito da tubazioni in ottone, una pompa a velocità variabile ad alta efficienza, possibilità di intercettazione, termometro nella mandata e nel ritorno, un dispositivo di lavaggio e svuotamento, un freno a gravità e l'isolamento. • Per una semplice installazione è compreso nella dotazione un supporto da parete.



    Reach-Informazioni
    Scheda tecnica

    Codice prodotto: 202582

    Altezza: 531 mm

    Larghezza: 360 mm

    Profondità: 245 mm

    Lunghezza montaggio (calibro): 531 mm

    Peso: 12,2 kg

    Collegamento utenza: G 1¼

    Allacciamento: DN 32

    Pressione massima ammissibile: 1 MPa

    Portata max.: 47 l/min

    Temperatura max. consentita: 110 °C

    Perdita di carico: 800 hPa

    Potenza per riscaldamento (a 10 K): 90 kW

    Potenza per riscaldamento acqua sanitaria (a 30 K): 271 kW

    Potenza a 20 K (700 hPa): 181 kW

    Portata max con prevalenza residua di 700 hPa: 7785 l/h

    Potenza a 20 K (800 hPa): 163 kW

    Portata max con prevalenza residua di 800 hPa: 7015 l/h

    Potenza a 20 K (900 hPa): 144 kW

    Portata max con prevalenza residua di 900 hPa: 6215 l/h

    Potenza a 20 K (1000 hPa): 126 kW

    Portata max con prevalenza residua di 1000 hPa: 5415 l/h

    Numero unità abitative con 3 kW di resa calorica per unità: 30

    Tensione nominale: 230 V

    Potenza assorbita P1: 9 - 193 S

    Frequenza: 50/60 Hz
