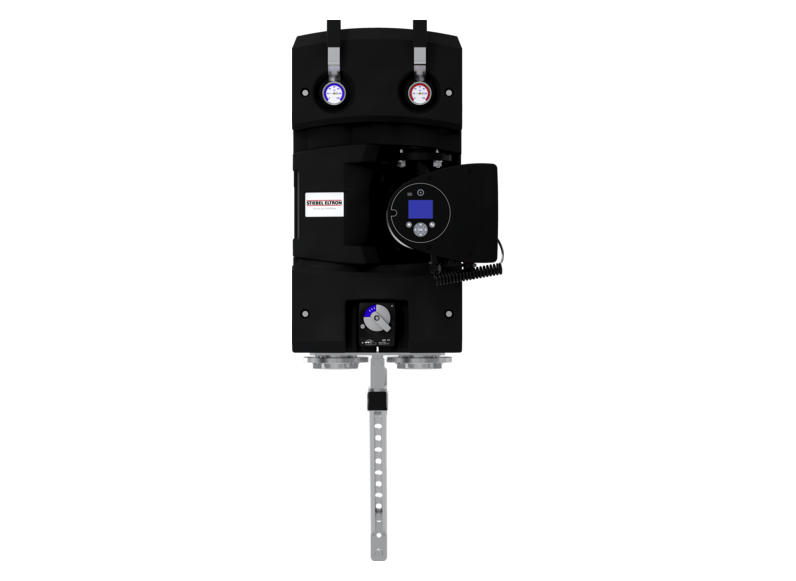

Moduli pompa di rete
PM-G 3

    • Fornitura centralizzata di calore per diversi appartamenti
    • Pronto per il montaggio, comprensivo di supporto a parete
    • Lavorazione di alta qualità
    Domande sul prodotto? Prendere contatto

    Dettagli prodotto

    Utilizzo • Il modulo di rilancio miscelato di rete è idoneo per l'approvvigionamento centralizzato di calore per una rete di edifici composta da diversi appartamenti. Viene utilizzato in presenza di temperature del flusso elevate o oscillanti. • Il modulo è costituito dai seguenti componenti: tubazioni in ottone, pompa a velocità variabile ad alta efficienza, bypass con valvola miscelatrice a 3 vie, servomotore, possibilità di intercettazione, termometro nella mandata e nel ritorno, dispositivo di lavaggio e svuotamento, freno a gravità. • Il modulo è dotato di un isolamento. • Nella dotazione è compreso un supporto da parete per una semplice installazione.



    Scheda tecnica

    Codice prodotto: 204232

    Altezza: 1195 mm

    Larghezza: 432 mm

    Profondità: 398 mm

    Lunghezza montaggio (calibro): 662 mm

    Peso: 57,6 kg

    Collegamento utenza: G 2

    Allacciamento: DN 50

    Pressione massima ammissibile: 0,1 MPa

    Portata max.: 166 l/min

    Temperatura max. consentita: 110 °C

    Perdita di carico: 800 hPa

    Potenza per riscaldamento (a 10 K): 139 kW

    Potenza per riscaldamento acqua sanitaria (a 30 K): 418 kW

    Potenza a 20 K (700 hPa): 279 kW

    Portata max con prevalenza residua di 700 hPa: 12000 l/h

    Potenza a 20 K (800 hPa): 250 kW

    Portata max con prevalenza residua di 800 hPa: 10762 l/h

    Potenza a 20 K (900 hPa): 221 kW

    Portata max con prevalenza residua di 900 hPa: 9524 l/h

    Potenza a 20 K (1000 hPa): 189 kW

    Portata max con prevalenza residua di 1000 hPa: 8143 l/h

    Numero unità abitative con 3 kW di resa calorica per unità: 46

    Tensione nominale: 230 V

    Potenza assorbita P1: 20-536 S

    Frequenza: 50/60 Hz

    Mostra tutti

    Scarica in formato PDF

Informazioni per l’installazione:

Richiedi al tuo gestore elettrico locale o a un elettricista autorizzato di installare gli apparecchi che non sono completamente cablati, vale a dire pronti per il collegamento a spina. L’elettricista dovrebbe anche essere in grado di aiutarti ad ottenere il contratto di fornitura elettrica necessario per l’installazione degli apparecchi.
